Información del producto
La gama NEX de RAEDIAN ofrece cargadores AC de hasta 22 kW diseñados para instalaciones residenciales, comunidades, empresas y pequeños entornos comerciales. Combinan carga inteligente, conectividad y gestión energética, con diferentes configuraciones de potencia y conexión para adaptarse a cada instalación.
Uno de sus principales diferenciales es el balanceo dinámico de carga mediante LoRa, que permite comunicar varios cargadores NEX entre sí y distribuir de forma inteligente la potencia disponible. El sistema ajusta automáticamente la potencia de cada vehículo en función de la demanda del resto de cargadores, evitando superar el límite de potencia establecido y aprovechando al máximo la capacidad disponible de la instalación, sin necesidad de cableado de comunicación entre los cargadores.
Esta gestión dinámica resulta especialmente útil en parkings comunitarios, empresas y aparcamientos con varios puntos de recarga, donde la potencia disponible debe repartirse entre diferentes vehículos. Además, NEX puede integrarse con sistemas de gestión energética y soluciones de carga solar, ofreciendo una solución escalable para instalaciones que necesitan controlar y optimizar múltiples puntos de recarga.
- Raedian
- Cargador semipúblico
- Conector tipo 2
- Potencia máxima 22kW / 32A / Trifásica
- Grado de protección IP55, IK10
- Monitorización desde la APP RAEDIAN y portal Nebula CMS
- Conectividad vía 4G/LAN/WiFi/RS485
- Escalable hasta 15 unidades por fase
- Instalación en pared o pedestal
- eSIM incorporada
- Color plata

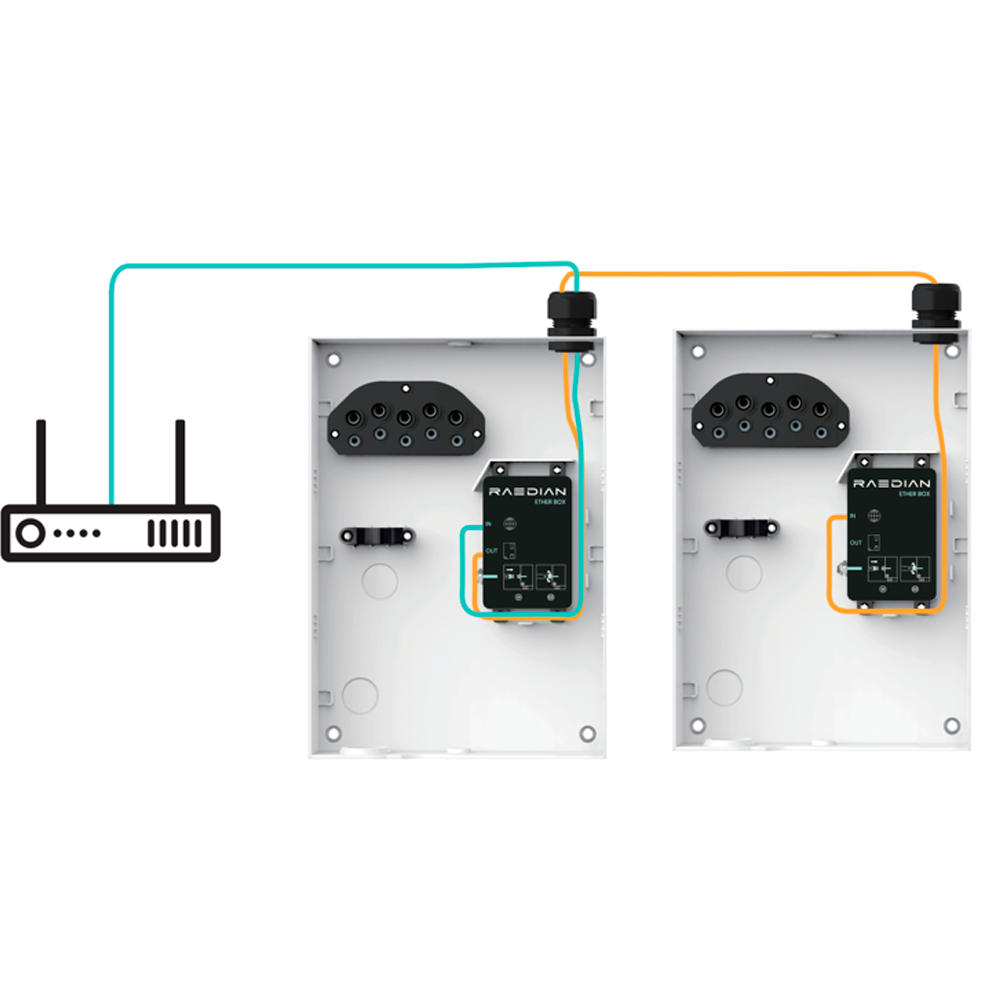

- Conectividad Ethernet para OCPP y Modbus TCP en serie, minimizando el hardware de red y reduciendo el tiempo de instalación
- Autentificación vía RFID, App o Plug and Charge
- Medidor certificado MID para una facturación segura
- Para interior o exterior

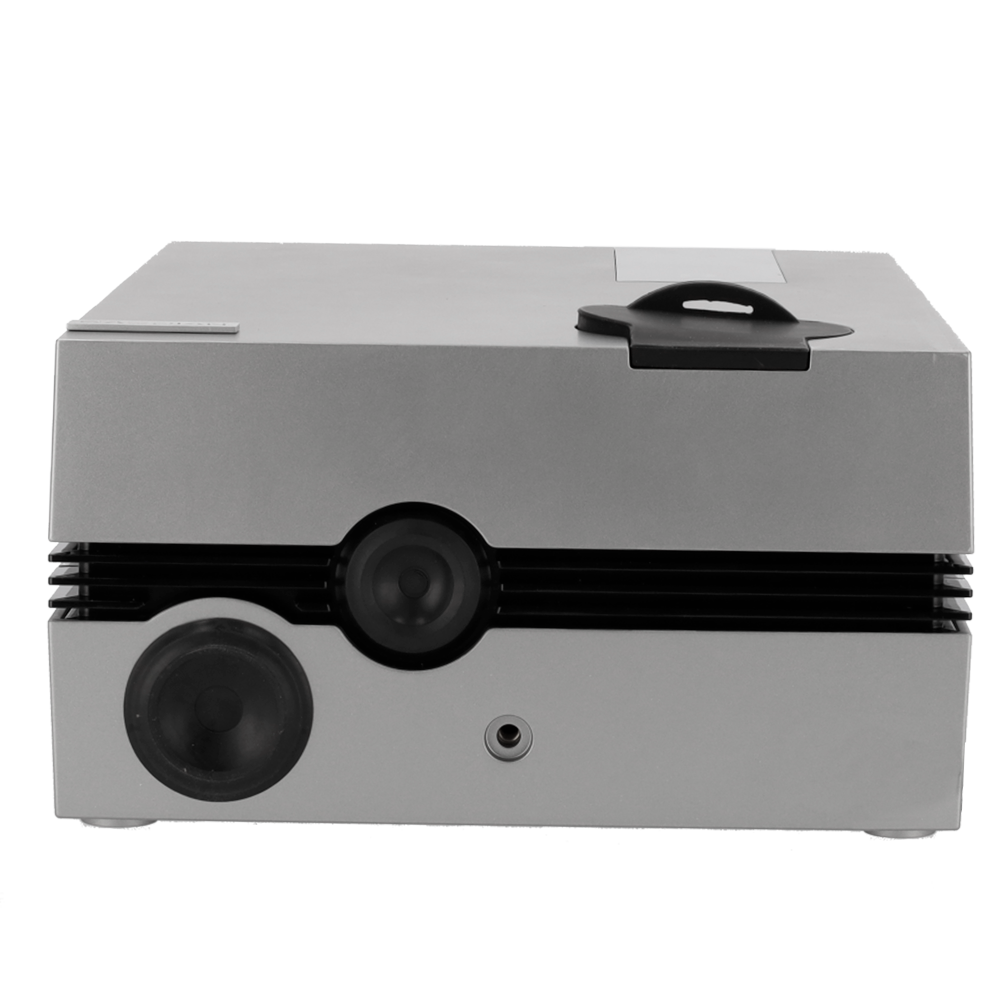

- Instalación sencilla y rápida con 3 entradas para cableado de comunicación y de potencia
| Marca | Raedian |
| Conector | Tipo 2 |
| Modo de carga | Modo 3 |
| Tipo de conexión | Monofásica / Trifásica |
| Potencia máxima | 7.4 KW monofásica 22 kW trifásica |
| Corriente máxima | 32 A |
| Rango de tensión | 230V monofásica 400V trifásica |
| Frecuencia de entrada | 50/60 Hz |
| Autenticación | Plug & Charge RFID BLE (via RAEDIAN App) OCPP 1.6 Backend |
| Conectividad | WiFi, BLE, 4G, LAN |

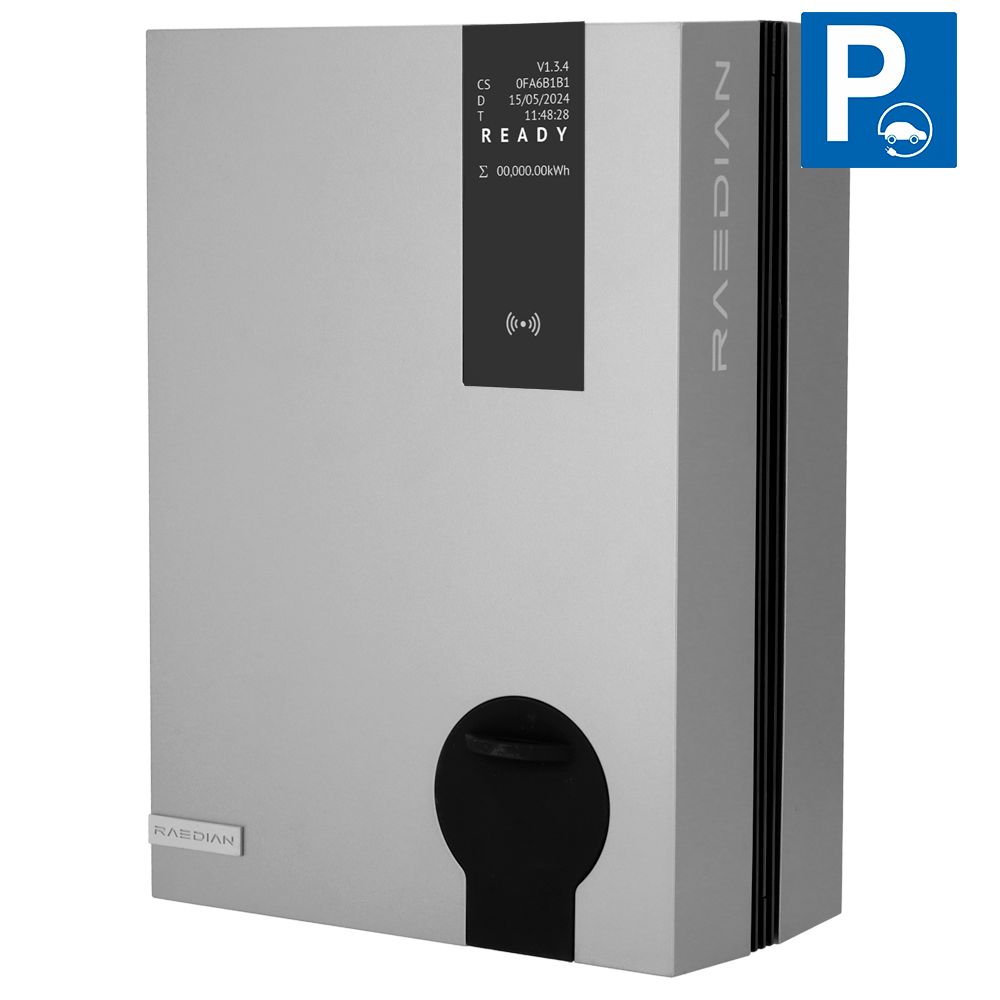

| Display | Pantalla OLED: Datos de estado y mediciones |
| Gestión de carga | Balanceo dinámico LoRa (con RD-HDK-3CT) A medidor externo certificado (equilibrio de carga dinámica con excedente solar) con RS485 Backend con OCPP Gestión de carga estática con App RAEDIAN |
| HMI | Tiras LED |
| Instalación | Pared, pedestal |
| Cable suministrado | No |
| Temperatura de trabajo | -30℃ ~ +55℃ |
| Puesta a tierra | TN/TT/IT |
| Humedad relativa | 5 - 95% |
| Consumo modo en espera | 4.5W |
| Grado de protección | IP55, IK10 |
| Dimensiones | 297 (Al) x 210 (An) x 110 (Fo) mm |
| Peso | 4.7 kg |
| Protección | UVP, OVP, OCP, Relay Stuck, Sobretemperatura, Corriente residual IEC 62955 |
| Medidor | Certificado MID Clase B |
| Altitud de operación | Hasta 3000m |
| Color | Plata metalizado |
- Cargador vehículo eléctrico
- 2x tarjetas RFID
- Material de instalación
- Manual instrucciones
Descargas
Ficha en PDF
- JMDistech_RD-NEX-22-S-SILVER_ficha_tecnica.pdf PDF · 0.09 MB
Ficha del fabricante
- Ficha del fabricante - NEX Datasheet (EN).pdf PDF · 2.63 MB
- Ficha del fabricante - RD-NEX (ES).pdf PDF · 1.40 MB
Certificados
- Certificados - RAEDIAN NEX 2014/53/EU (EN).pdf PDF · 0.23 MB
Manuales
- Manuales - NEX CPO Guide (EN).pdf PDF · 8.25 MB
- Manuales - NEX Installation Manual (EN).pdf PDF · 11.97 MB
- Manuales - NEX Quick Guide (EN).pdf PDF · 3.83 MB
