Información del producto
- Jade Bird

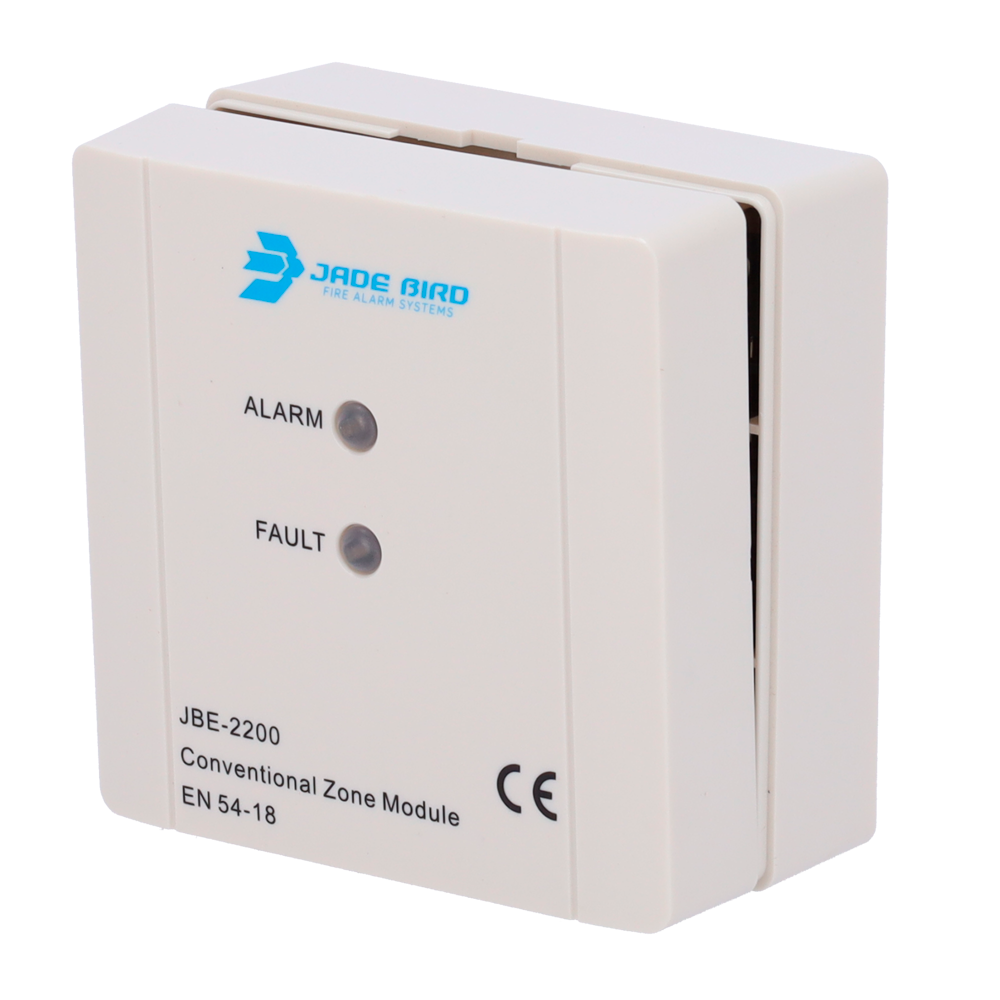

- Módulo analógico de zona convencional
- Alimentado del lazo o exterior (configurable)
- Sin aislador
- Supervisión de fuente de alimentación externa

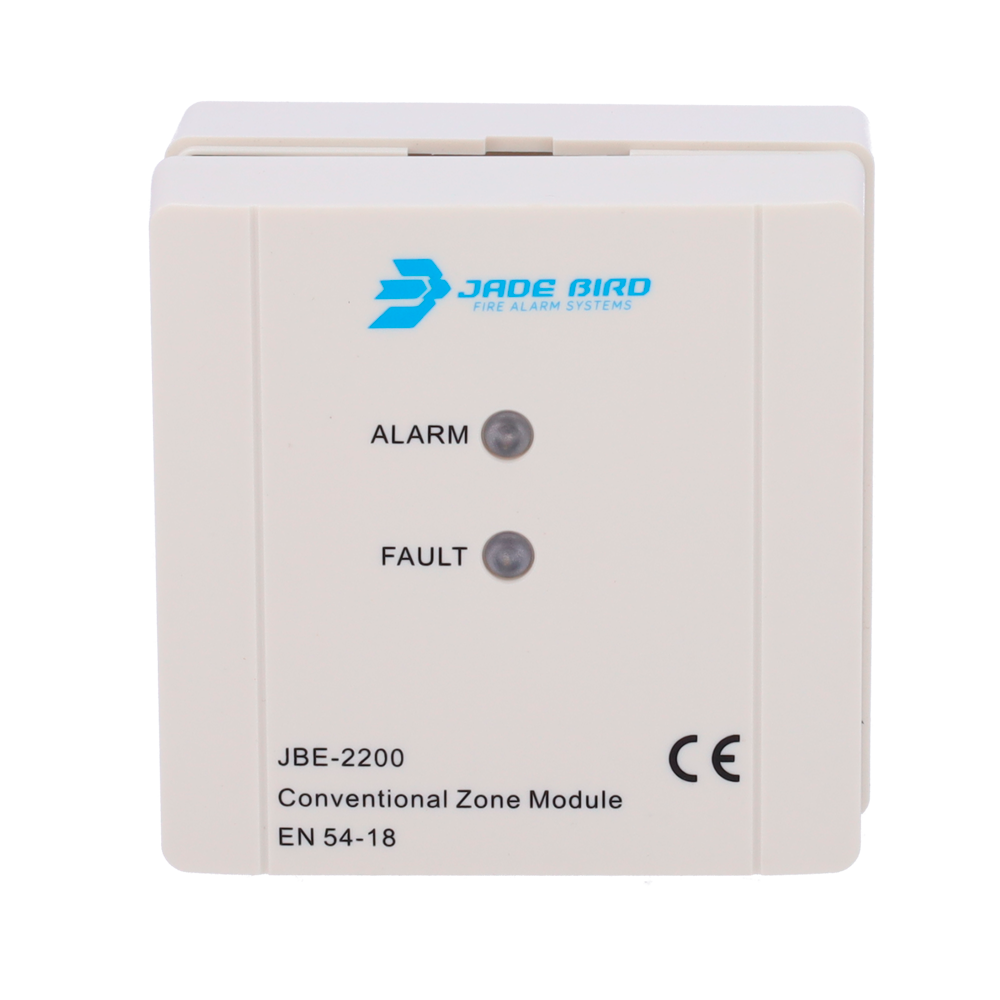

- Indicador LED frontal
- Dirección programable mediante la herramienta JBE-AT1
- Certificado EN 54-18
| Marca | Jade Bird |
| Tipo | Módulo de zona convencional |
| Tensión de trabajo | DC 19 - 30 V |

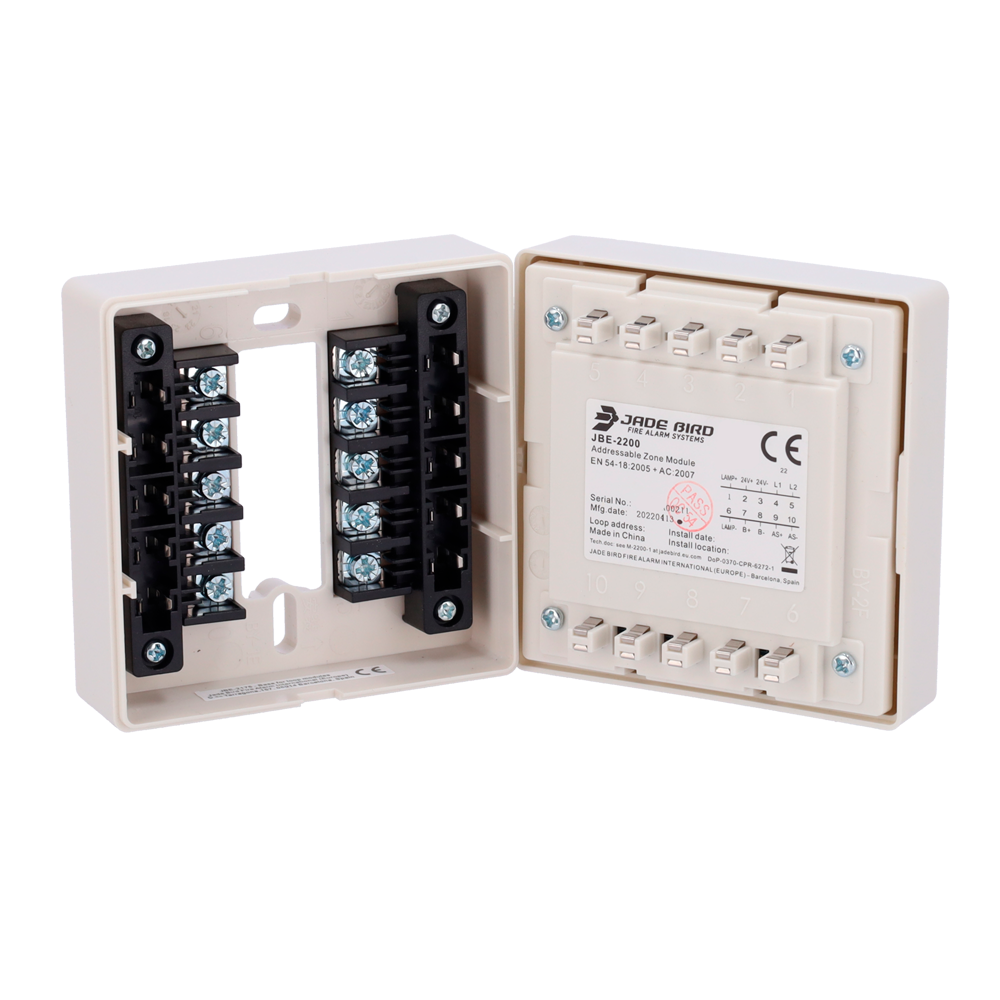

| Conexión | Bus de comunicación JBE 2-hilos, sin polaridad Alimentación 24V DC a 2-hilos, sin polaridad |
| Cableado | Par trenzado sin malla 0.5 – 2.5 mm2 |
| Consumo alimentado desde el Loop | ≤9 mA @24 V (Consumo del Loop - Reposo) ≤46 mA @24 V (Consumo del Loop - Activo ) |
| Consumo alimentado con 24VDC | ≤2 mA @24 V (Consumo del Loop) ≤8 mA @24 V (Consumo de 24 V DC - Reposo) ≤42 mA @24 V (Consumo de 24 V DC - Activo) |

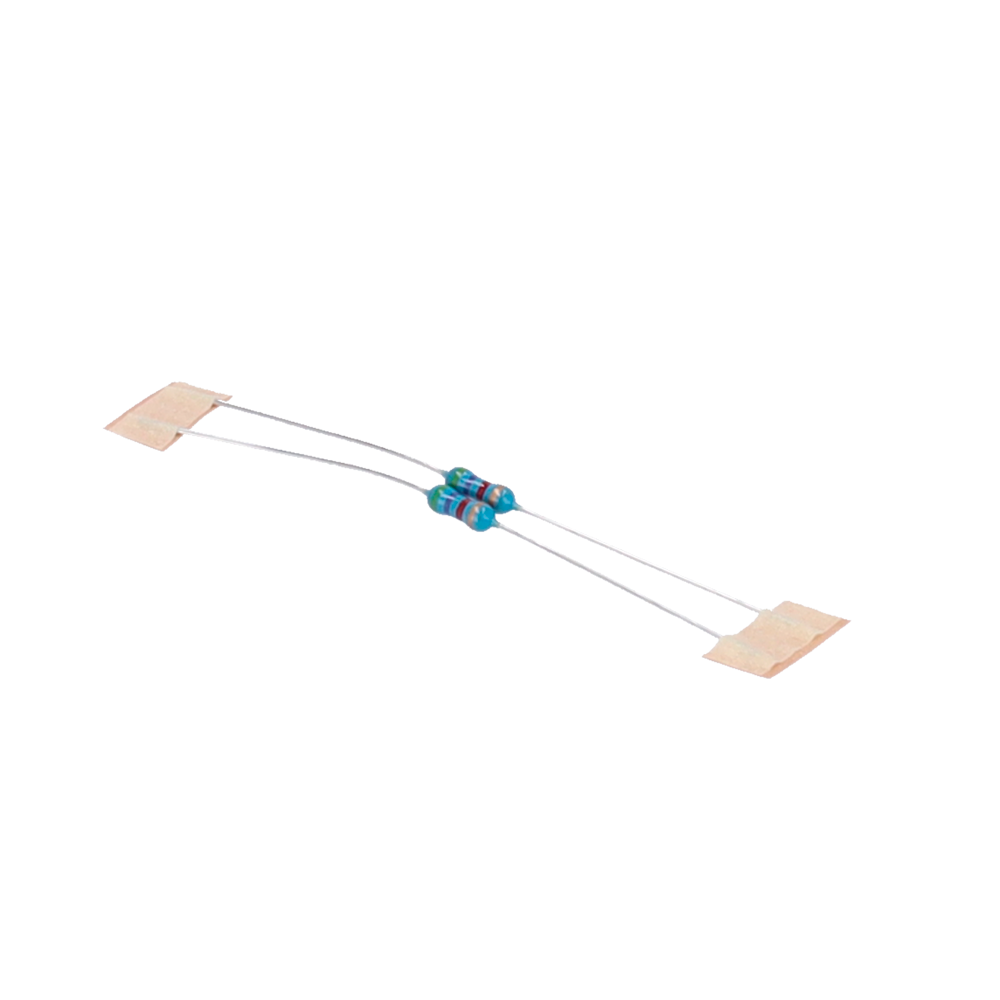

| REOL zona | 4.7 kΩ |
| REOL PSU externa | 4.7 kΩ |
| Temp. de trabajo | -10℃ ~ +55℃ |
| Temp. almacenaje | -20℃ ~ +60℃ |
| Entorno | ≤ 95% HR (40±2℃) (sin condensación ni hielo) |
| Direccionamiento | Herramienta de direccionamiento JBE-AT1 |
| Rango de dirección | 1-200 |
| Indicador LED Rojo (ALARM) | Reposo: Parpadeando con polling de lazo Alarma: Encendido fijo cuando se activa |
| Indicador LED Naranja (FAULT) | Abierto: Encendido fijo Tensión Baja: Parpadea 1 vez por segundo Cortocircuito: Parpadea 2 veces por segundo Sobreconsumo: Parpadeo continuo Reset: Parpadea durante el reset (3 segundos) |
| Dimensiones | 85×85x41 mm (largo x ancho x alto) |
| Peso | 0.1 kg (incluyendo base) |
| Clasificación IP | IP40 |
| Indicador remoto | LED con o sin resistencia en serie (Rs <4 kOhm) |
| Certificado | EN 54-18:2005 EN 54-18:2005/AC:2007 |
Información pendiente de validación.
Descargas
Ficha en PDF
- JMDistech_JBE-2200_ficha_tecnica.pdf PDF · 0.09 MB
Ficha del fabricante
No disponible actualmente.
Certificados
No disponible actualmente.
Manuales
No disponible actualmente.
