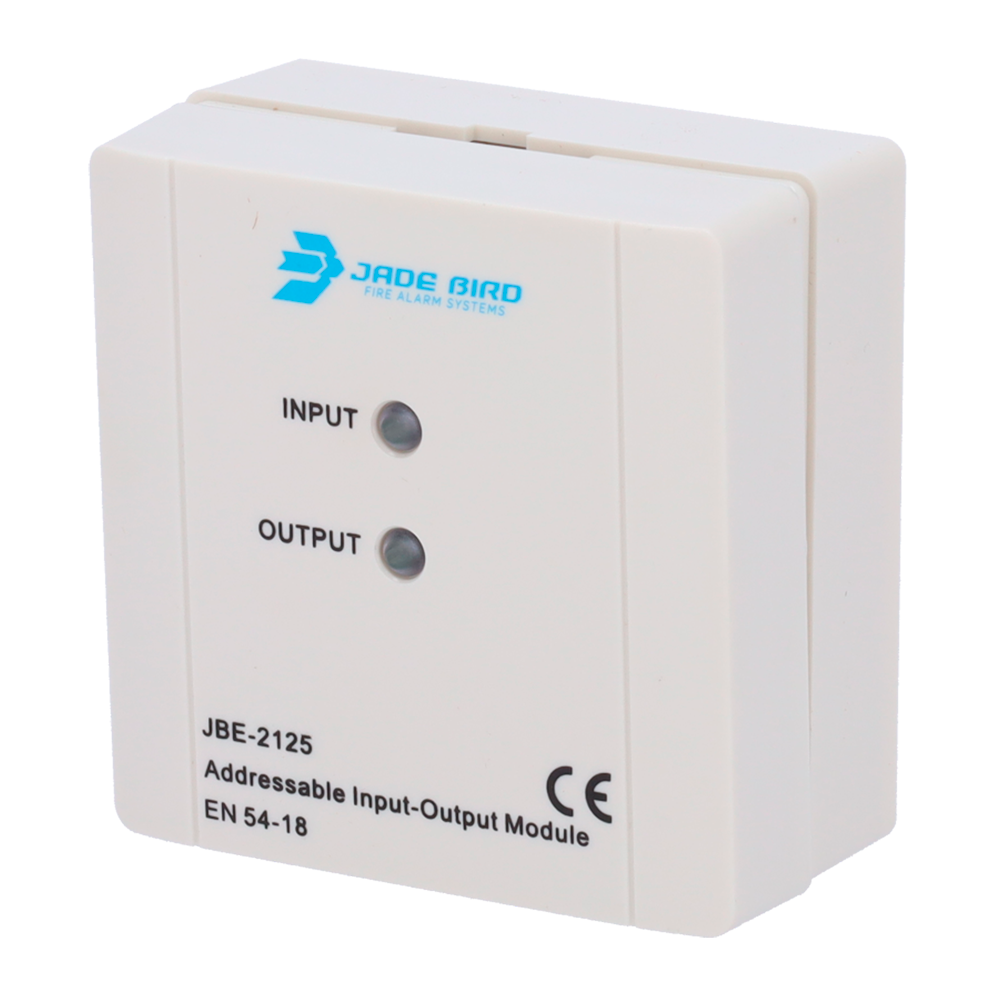

Información del producto
- Jade Bird
- Módulo analógico de salida con entrada de confirmación
- Alimentado del lazo
- Sin aislador

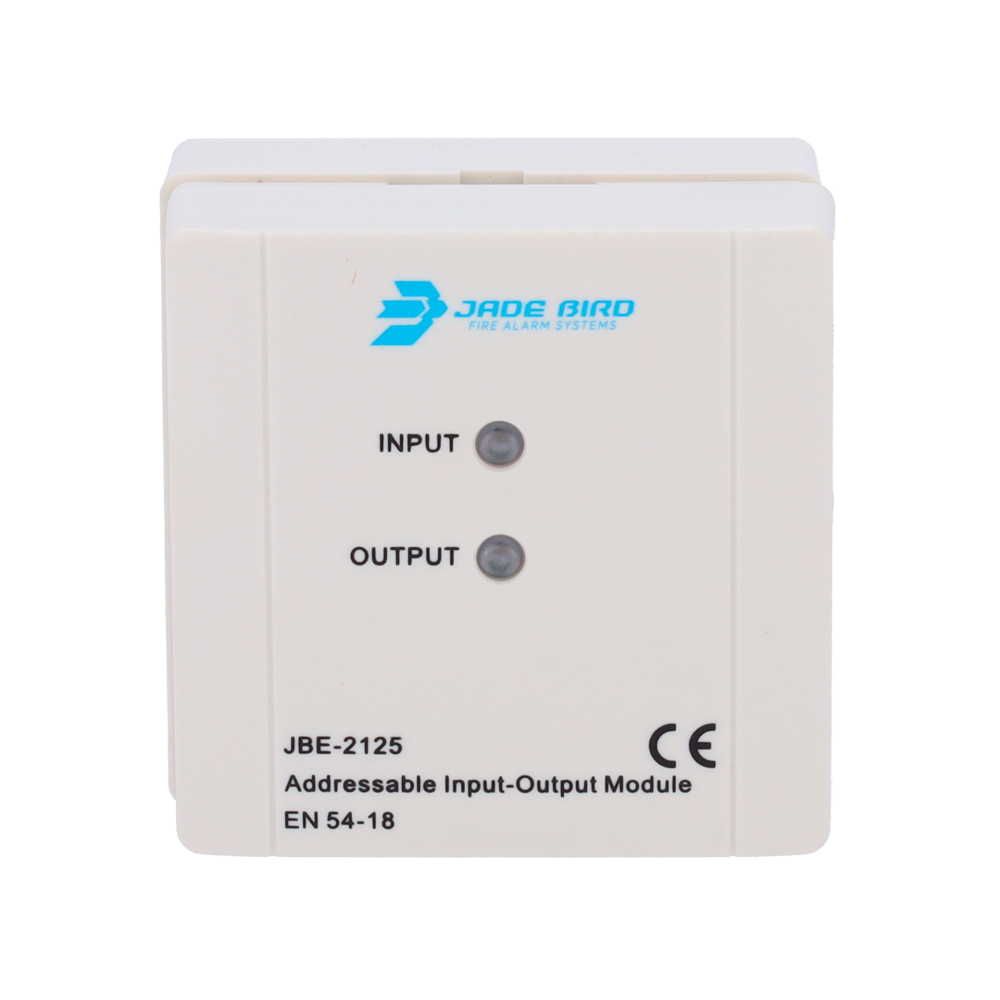

- Indicador LED frontal
- Dirección programable mediante la herramienta JBE-AT1
- Certificado EN 54-18
| Marca | Jade Bird |
| Tipo | Módulo analógico de 1 salida con entrada de confirmación |
| Tensión de trabajo | DC 16 - 30 V (Protocolo JBE de amplitud de pulso) |

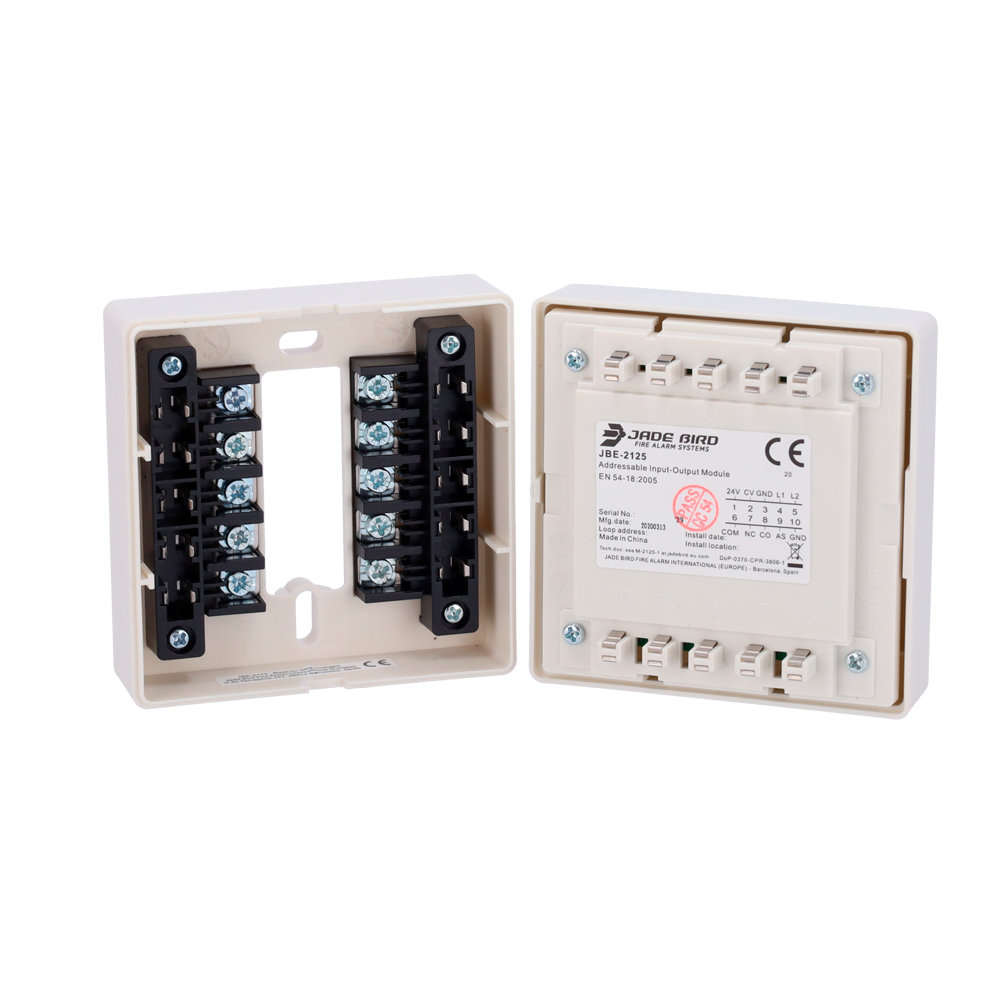

| Conexión | Bus de comunicación JBE 2 hilos, sin polaridad |
| Cableado | Par trenzado sin malla 0.5 – 2.5 mm2 |
| Consumo en reposo | ≤0.25 mA @24 V |
| Consumo en activo | ≤1 mA @24 V |
| Salida | Máximo 1 A @24V (Modo de salida supervisada) |
| Contactos relé | 2 A @30 V DC (Modo de salida de relé) |

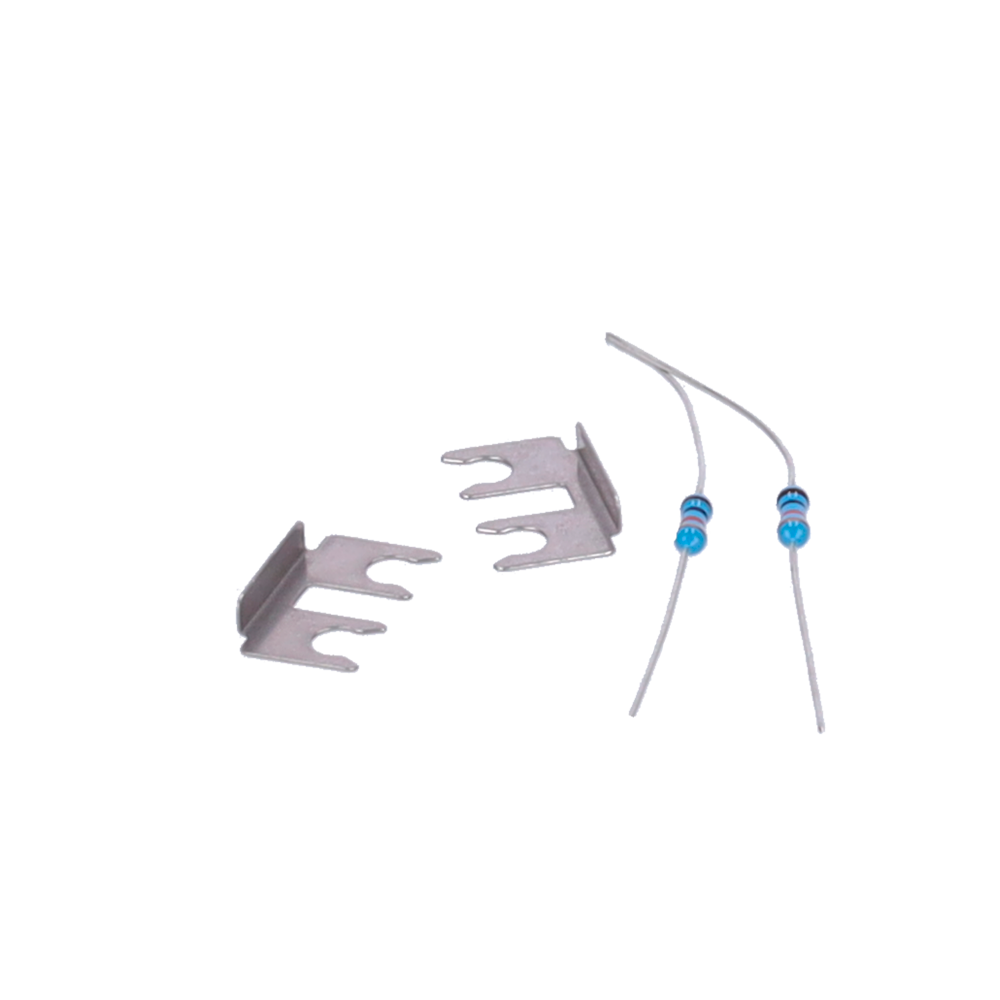

| Resistencia EOL ent. | 10 kΩ |
| Resistencia EOL sal. | 10 kΩ |
| Temp. de trabajo | 0℃ ~ +40℃ |
| Temp. almacenaje | -20℃ ~ +60℃ |
| Entorno | ≤ 95% HR (40±2℃) (sin condensación ni hielo) |
| Direccionamiento | o Herramienta de direccionamiento JBE-AT1 |
| Rango de dirección | 1-200 |
| Indicadores LED rojos (Salida supervisada) | IP40 Reposo: “Input” y “Output” parpadean Activación Salida: “Output” encendido fijo Confirmación: “Input” encendido fijo Avería Entrada: “Input” apagado, “Output” parpadea Avería Salida 24V: “Input” y “Output apagados |
| Indicadores LED rojos (Salida relé seco) | Reposo: “Input” parpadea, “Output” apagado Avería: “Input” y “Output” apagados |
| Dimensiones | 85×85x41 mm (largo x ancho x alto) |
| Peso | 0.1 kg (incluyendo base) |
| Clasificación IP | IP40 |
| Certificado | EN 54-18:2005 EN 54-18:2005/AC:2007 |
- Módulo analógico
- RFL necesaria
Descargas
Ficha en PDF
- JMDistech_JBE-2125_ficha_tecnica.pdf PDF · 0.09 MB
Ficha del fabricante
No disponible actualmente.
Certificados
No disponible actualmente.
Manuales
No disponible actualmente.
Especificaciones
| Categoria | Módulos |
| Marca | JADE BIRD |
| Stock | High |
| Dispositivos | Módulo de Salida |
| Tipo | Módulos |
