Información del producto

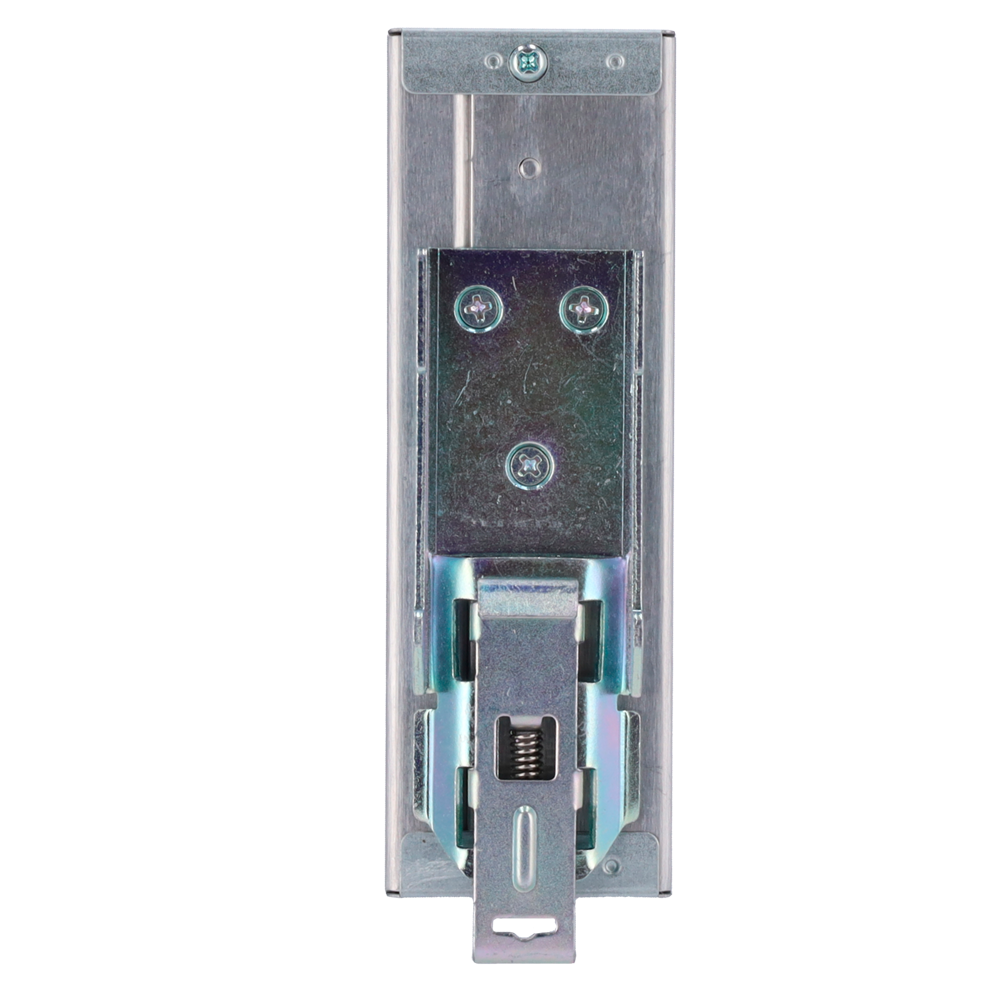

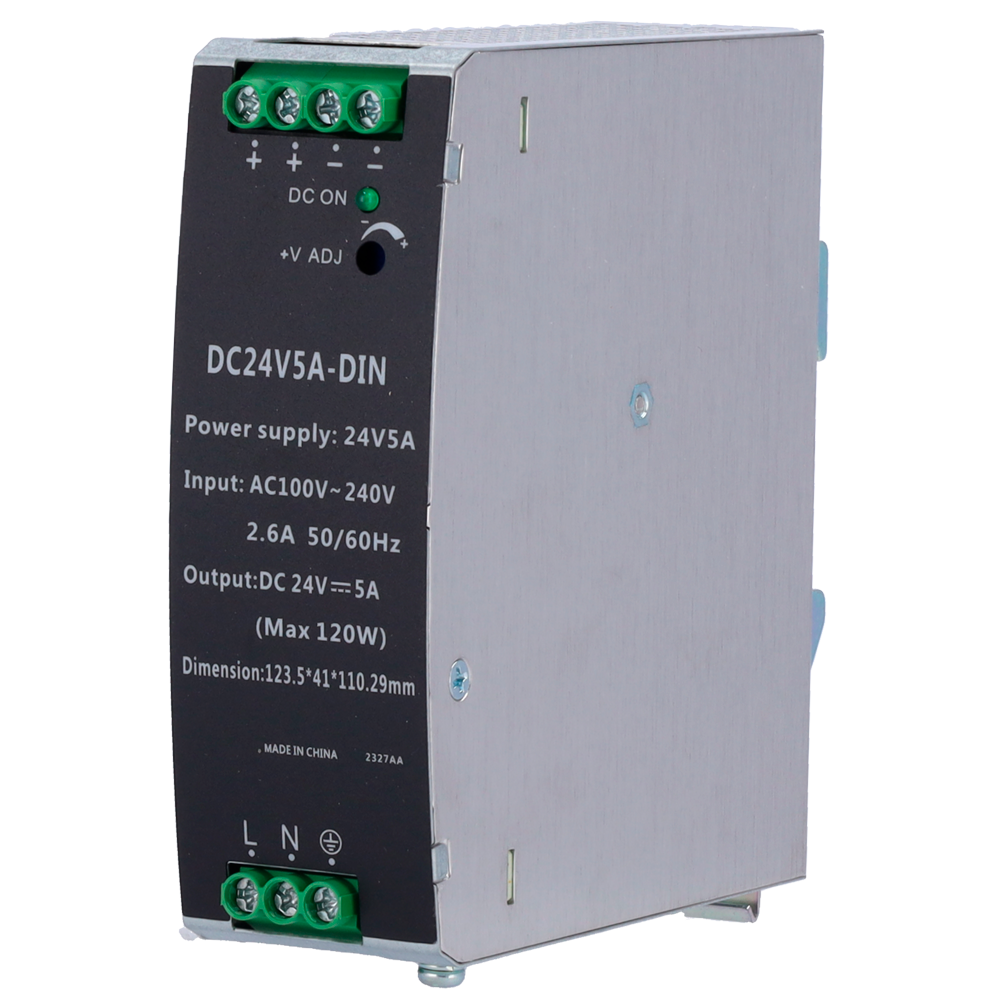

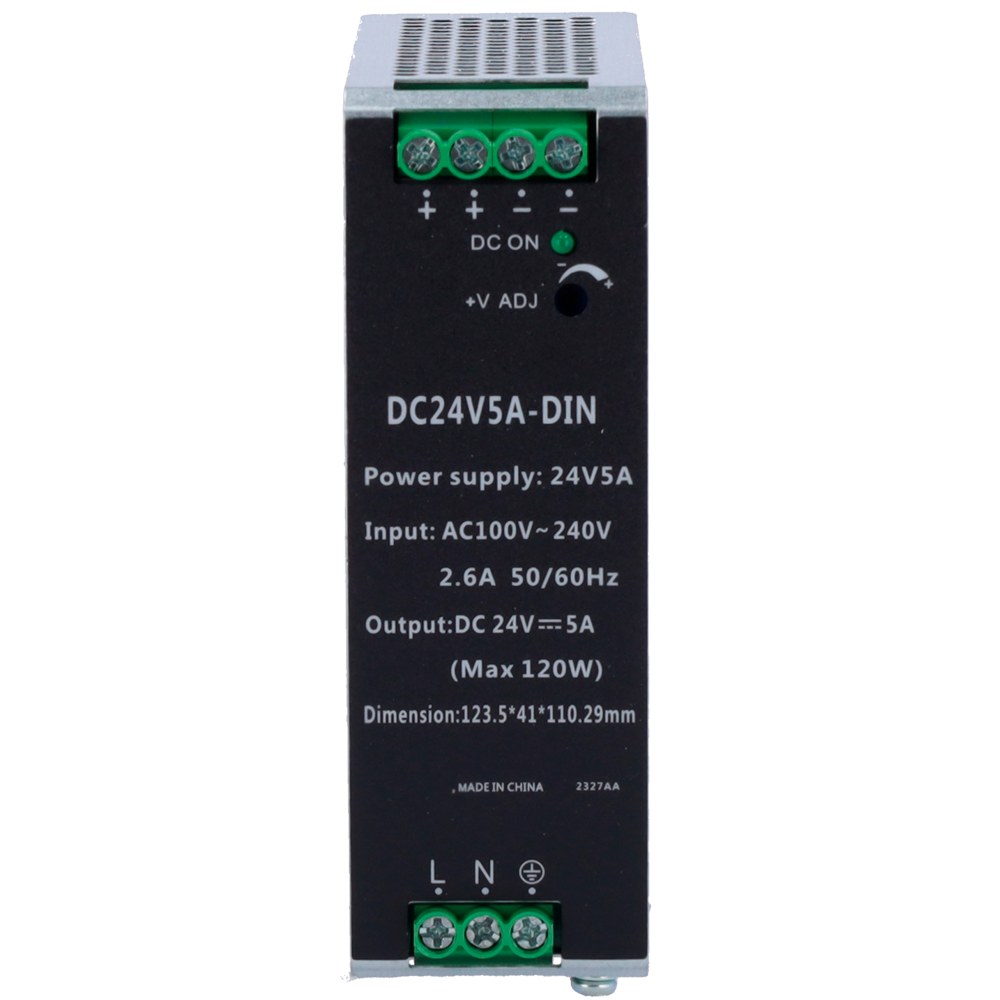

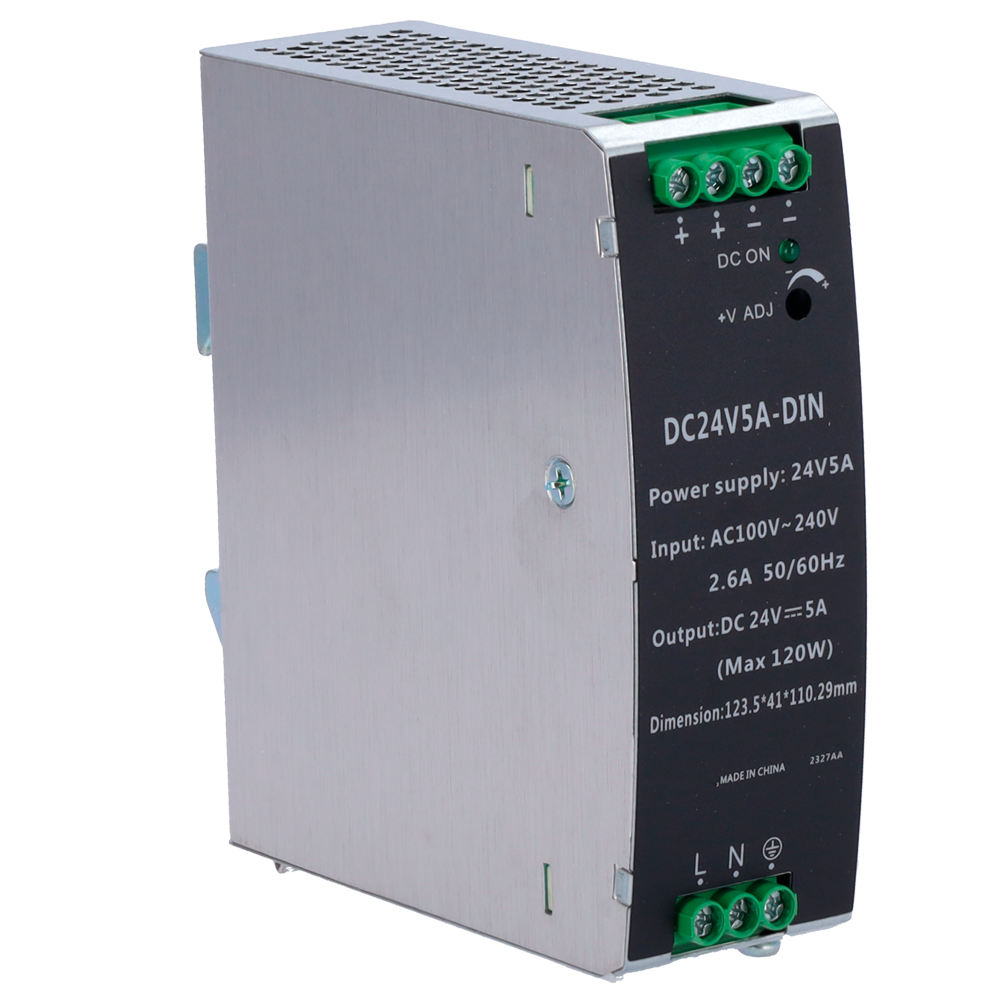

La fuente de alimentación industrial DC24V5A-DIN es un dispositivo de conversión de energía de alta fiabilidad y rendimiento profesional, estructurado específicamente para un anclaje rápido y firme sobre carril DIN. Por su diseño robusto y su avanzada ingeniería eléctrica, este módulo constituye la solución técnica idónea para energizar de forma ininterrumpida sistemas de automatización industrial, cuadros de maniobra complejos y redes de telecomunicaciones que demanden una estabilidad de tensión rigurosa.
Este equipo proporciona una potencia eléctrica constante de 120W a través de un voltaje nominal de 24 VDC y una corriente de salida de 5A. Una de sus mayores virtudes operativas es su notable capacidad para gestionar sobrecargas puntuales, tolerando picos de potencia de hasta 180W y corrientes máximas de 7.5A durante un margen sostenible de 10 segundos. Adicionalmente, dispone de un potenciómetro que habilita la regulación manual del voltaje de salida en un rango de 22.5V a 28 VDC, facilitando el ajuste exacto según las caídas de línea. Su circuito de entrada universal acepta desde 90V hasta 264V AC y ofrece un ecosistema de seguridad total mediante protección contra cortocircuitos de larga duración, sobrecargas y sobretensiones con reinicio automático tras despejarse la anomalía.
- Fuente de alimentación industrial
- Suministro de potencia nominal eficiente de 120W
- Voltaje de salida continuo de 24 VDC / 5A
- Capacidad para picos de potencia máxima de 180W
- Rango de voltaje ajustable de 22.5V a 28V
- Entrada de rango universal AC de 90V a 264V
- Excelente nivel de eficiencia superior al 91%
- Protecciones automáticas contra cortocircuito y sobrecarga
- Rango operativo térmico extremo de -40°C a 70°C
- Dimensiones estructurales de 131 x 121 x 40 mm
| Tipo de componente | Fuente de alimentación industrial |
| Formato de montaje | Carril DIN |
| Número de salidas | 1 |
| Potencia nominal de salida | 120 W |
| Potencia pico máxima | 180 W (Sostenible por 10 segundos a 220 VAC) |
| Voltaje de salida continuo | DC 24 V |
| Rango de voltaje ajustable | 22.5 V a 28 V DC |
| Ajuste de fábrica de voltaje | 24.00 V a 24.2 V DC (Vin: 220 VAC / Carga: 0 A) |
| Corriente nominal de salida | 5 A |
| Corriente pico máxima | 7.5 A (Sostenible por 10 segundos a 220 VAC) |
| Rizado y ruido (máx.) | ≤ 100 mVp-p (Ancho de banda 20 MHz) |
| Regulación de línea / Carga | ±0.5% | ±1% (@ 90-264 VAC entrada) |
| Rango de entrada AC | 90 V AC a 264 V AC (Nominal: 100-240 V AC) |
| Frecuencia de entrada | 47 Hz a 63 Hz (Frecuencia nominal: 50/60 Hz) |
| Eficiencia energética | > 90.0% @ 115 VAC | > 91.0% @ 230 VAC |
| Corriente de entrada | < 2.20 A @ 115 VAC | < 1.10 A @ 230 VAC |
| Corriente de arranque (Inrush) | < 35 A @ 115 VAC y 230 VAC |
| Factor de potencia (PF) | > 0.99 @ 115 VAC | > 0.93 @ 230 VAC |
| Protección por sobrepotencia | 144 W a 180 W (Tipo: Modo Swing, auto-recuperable) |
| Protección por sobrecorriente | 6 A a 7.5 A (Tipo: Modo Swing, auto-recuperable) |
| Protección por sobrevoltaje | 30 V a 36 V (Tipo: Modo Swing, auto-recuperable) |
| Protección contra cortocircuito | Soporta cortocircuito directo prolongado con restauración automática |
| Aislamiento dieléctrico | Entrada-Salida: 3 KVAC | Entrada-Chasis: 1.5 KVAC | Salida-Chasis: 0.5 KVDC |
| Temperatura de funcionamiento | -40 °C a 70 °C |
| Humedad de operación | 20 a 95% RH sin condensación |
| Altitud operativa máxima | 2000 metros |
| Dimensiones físicas | 131 x 121 x 40 mm |
- 1x Fuente de alimentación industrial para carril DIN DC24V5A-DIN
Descargas
Ficha en PDF
- JMDistech_DC24V5A-DIN_ficha_tecnica.pdf PDF · 0.01 MB
Ficha del fabricante
No disponible actualmente.
Certificados
No disponible actualmente.
Manuales
No disponible actualmente.
Especificaciones
| Categoria | Fuentes de Alimentación |
| Marca | MARCA BLANCA |
| Stock | High |
| Tipo | Fuente de Alimentación |
| Tension salida | 24 V |
| Tipo de dispositivo | Alimentación Industrial |
| Instalacion | Carril DIN |
| Corriente salida | 5 A |
| Escenario de instalacion | DIN |
| Conversion | AC - DC |
| Tipo | Fuente de Alimentación |
| Categoria | Fuentes y Alimentadores |
| Marca | OEM |
| Stock | nostock |
| Din | Sí |
| Corriente salida | 5 A |
| Tension salida | 24 V |
