Información del producto

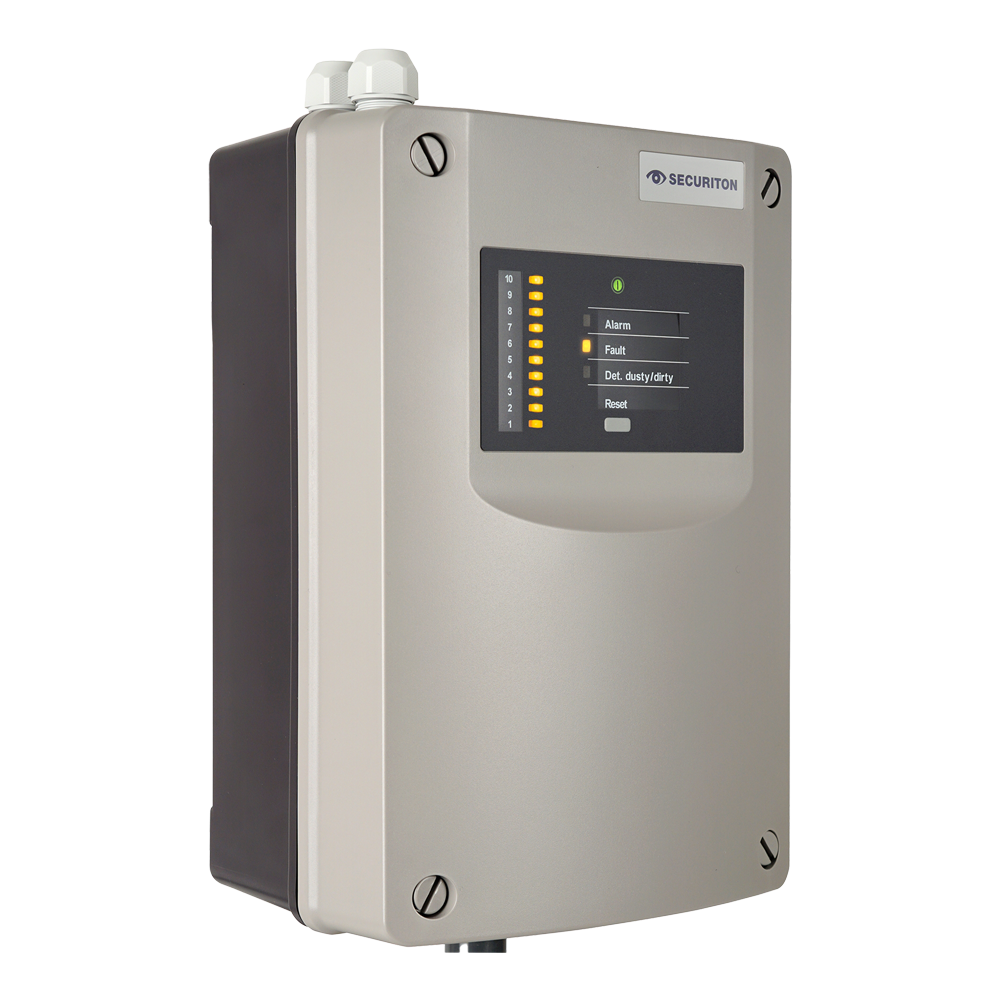

El ASD 532 es un detector de humos por aspiración diseñado para identificar incendios en sus etapas iniciales. Su funcionamiento se basa en la toma ininterrumpida de muestras de aire del área a vigilar, las cuales son conducidas a través de un sistema de tuberías hacia un sensor de humo de alta sensibilidad, SSD532-3
- SECURITON
- Detector de humo por aspiración, 1 tubo de muestreo (sin sensor de humo)
- Longitud de tubería hasta 120 m
- Área máxima 1280 m2
- Cumple con la norma EN 54-20, Clase A, B y C
| Referencia | ASD 532 |
| Rango de voltaje de alimentación | 14 a 30 VCC (UL/FM = 16.4 a 27 VCC) |
| Consumo de energía máximo, típico | 14 VCC / 24 VCC |
| - Reposo / fallo | Aprox. 170 mA / 100 mA |
| - En alarma | Aprox. 200 mA / 115 mA |
| - Adicionalmente con RIM 36 | Aprox. 30 mA / 15 mA |
| Adicional con 2x RIM 36 | Aprox. 60 mA / 30 mA |
| Adicional con XLM 35 / ML-SFD | Aprox. 15 mA / 5 mA |
| Adicional con SIM 35 | Aprox. 15 mA / 5 mA |
| SMM 535 (desde PC vía USB) | Máx. 100 mA |
| Corriente pico de encendido | Aprox. 5 A por máx. 1 ms |
| Longitud de tubería de muestreo | Ver T 140 421, Sección 4.2.1 |
| Diámetro de tubería de muestreo (interno/externo) | Ø 20 / 25 mm |
| Número máximo de orificios de muestreo | Ver T 140 421, Sección 4.2.1 |
| Diámetro de orificios de muestreo | Ø 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 mm |
| Clase de respuesta | EN 54-20, Clase A, B, C |
| Grado de protección (IEC 60529 / EN 60529) | IP 54 |
| Condiciones ambientales (IEC 60721-3-3 / EN 60721-3-3) | 3K5 / 3Z1 clase |
| Condiciones ambientales extendidas | Valor |
| Temperatura del detector | -20 a +60 °C (UL máx. +40 °C) |
| Temperatura de la tubería de muestreo | -20 a +60 °C |
| Fluctuación de temperatura máxima | 20 °C |
| Diferencia de temperatura máxima (entre detector y tubería de muestreo) | 20 °C |
| Temperatura máxima de almacenamiento (sin condensación) | -30 a +70 °C |
| Humedad ambiental transitoria (sin condensación) | 95% de humedad relativa |
| Humedad ambiental continua | 70% de humedad relativa |
| Capacidad máxima de carga, relé de contacto | 50 VDC (UL máx. 30 V) |
| Capacidad máxima de carga por salida OC | 1 A, 30 W, 100 mA |
| Conexión de terminales | Cableado Ø 0.2 - 2.5 mm² |
| Nivel de sonido del ventilador (niveles I / II / III) | 25 / 31 / 39 dB (A) 1 m |
| Carcasa | ABS, UL 94-V0 |
| Color | Gris 280 70 05 / Antracita 7021 RAL |
| Certificaciones | EN 54-20 / EN 54-27 / FM 3230-3250 / UL 268 7ª Ed. / UL 268A 4ª Ed. / ULC-S529 4ª Ed. |
| Peso | 195 x 333 x 140 mm |
| Peso del ASD 532 (sin SSD 532-x) | 1540 g |
- Detector de humo por aspiración,1 tubo muestreo
Descargas
Ficha en PDF
- JMDistech_ASD532-3_ficha_tecnica.pdf PDF · 0.01 MB
Ficha del fabricante
No disponible actualmente.
Certificados
No disponible actualmente.
Manuales
No disponible actualmente.
Especificaciones
| Categoria | Sistema de aspiración ASD |
| Marca | SECURITON |
| Stock | nostock |
| Dispositivo | 1 Canal |
